О третману финих линија након ЦНЦ прецизне обраде

Случај: Површина пречника шипке машине за фино окретање машине за ножеве има траке, број обртаја је две хиљаде, а довод је 0. 08. Граница од 0. 30. 60. 8 је испробана.

Прелиминарни разлози анализе: 1. Лежај главног вратила је оштећен, а кугласти вијак З-осовине такође може бити оштећен. 2. Главна глава осовине вибрира. 3. Дозвола грубог окретања је превелика, што резултира елипсом или прекомерним истјецањем, а д0П узрокован неравномјерним одступањем

Конкретна пресуда је сљедећа и једна по једна треба бити искључена.

　　 1. Опште правило је: појављују се хоризонталне пруге.

Друго, чини се да на слици нема хоризонталних пруга. За такве линије требате потражити проблеме у резној графици. Не дижите шипку. Све док довољно зумирате можете да видите хоризонталне пруге, али то није важно.

　　 3. Феед 0. 08. Разумем да је нож за јело 0. 04 са једне стране мало.

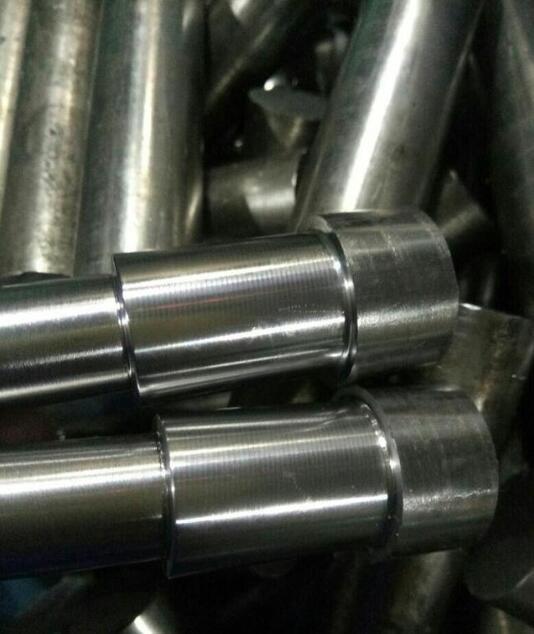

Четврто, фотографија изгледа као спирални узорак са релативно великим размаком. Мислим да је такав образац нормалан, али размак је већи. Покушајте да смањите количину бочног пролаза или покушајте са ширим сечивом. Међутим, ако је сечиво широко, показаће хоризонталне пруге.

Пето, размислите да ли се обрађује у једном тренутку или је довршено у други пут. Ако је проблем са машином, требао би имати овај образац на целом корену. Ако дође до секундарне завршне обраде, молимо вас да проверите да ли је због заобљености. Овај проблем настаје зато што је угао превелик или премален.

Шесто, проверите да ли је потпорни лежај на оси З, задњи поклопац лабав или је могућност вретена већа.

Горе наведено је метода за решавање појава брбљања у производима са прецизном обрадом ЦНЦ-а.
